Construcción de un clinómetro

clinometroEl clinómetro es un aparato para medir la inclinación del terreno ya que esta influye en la erosión que puede sufrir, la capacidad de retención del agua de lluvia y el tipo de vegetación que puede vivir en ese terreno. Dependiendo del grado de inclinación del terreno se establecen una serie de tipos:

Tipo

Porcentaje

Llano

2 %

Suavemente inclinado

2 – 6 %

Inclinado

6 – 13 %

Moderadamente escarpado

13 – 25 %

Escarpado

25 – 55 %

Muy escarpado

> 55 %

MATERIAL QUE NECESITAS:

• La plantilla recortada del clinómetro que tienes a continuación

• Cinta adhesiva.

• Una pajita. Tiene que ser lo suficientemente recta como para poder ver todo el camino.  Si tiene dobleces córtalos.

• Hilo.

• Arcilla de modelar.

• Cartulina o pané

INSTRUCCIONES

1.- Recorta la tarjeta a lo largo de las líneas de puntos.

2.- Pégala en la cartulina haciendo coincidir el borde superior con la parte superior de la cartulina o pané.

3.- Corta un trozo de hilo (unos 15 cm)

4.-  Sujeta con cinta adhesiva el hilo de modo que cuelgue a lo largo de la línea de cero de la plantilla.

5.- Pon una gota de arcilla en el extremo del hilo para hacer una plomada y mantenerlo tenso.

6.- Coloca la pajita paralelo a la línea de 90 °. Tiene que estar lo más cerca posible y no debe interferir con la plomada.

7.- Ya puedes poner la cartulina en el suelo y medir su inclinación.

INSTRUCCIÓNES EN PDF


Clinometro

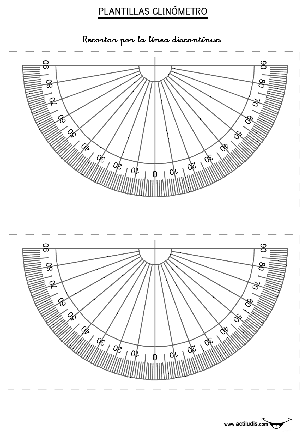

PLANTILLA EN PDF

clinometro-2
